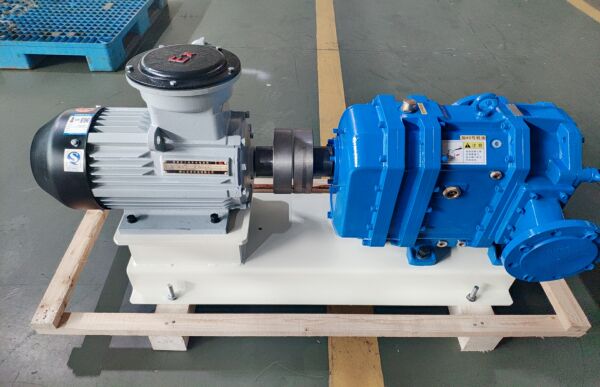

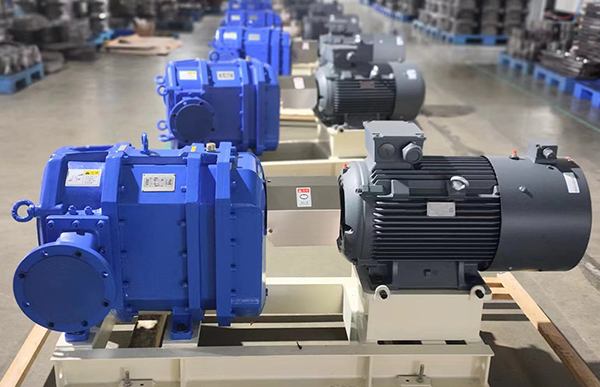

旋轉活塞泵

產品介紹

艾迪機器，擁有經驗豐富的團隊，10余旋轉活塞泵的設計研發，擁有國內旋轉活塞泵的技術優勢，該旋轉活塞泵可靠、堅固、節能，可以輸送黏稠的或含有顆粒物的介質。效率高，節能，省時，不需要引流、灌泵，可適用于復雜的流體介質。干式安裝、在線維修和低成本維護，運行平穩、自吸、耐磨損。

產品詳情

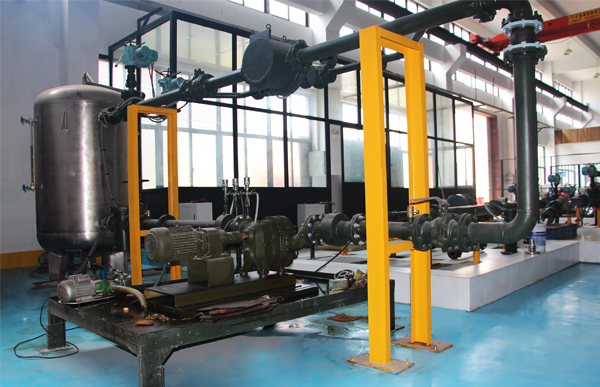

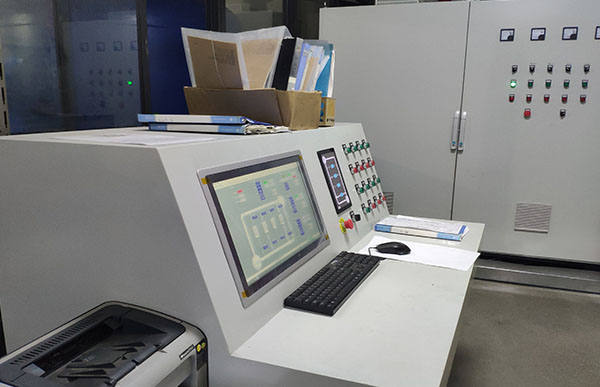

旋轉活塞泵性能試驗臺：進行固、液、汽三相流凸輪轉子泵曲線測定實驗、磨損試驗和內部流動特性測試等功能試驗臺。

試驗原理：該試驗臺為閉式試驗臺，試驗臺主要有測試泵、固液、氣液混合灌、電機、測壓裝置、電磁流量計、電動平衡閥和管路組成。試驗使，利用電功調節閥的調節，在不同流量下，測定一組對應轉速下流量計度數，轉子泵進出口壓力參數，即可得出一組凸輪泵的流量Q、揚程H、功率N等數據，從而繪出泵的H-Q N-Q等特性曲線，該試驗臺也可通過PIV可視化測試手段在對安裝透明模型泵時對測試泵進行內部流動特性測試試驗。

工作原理

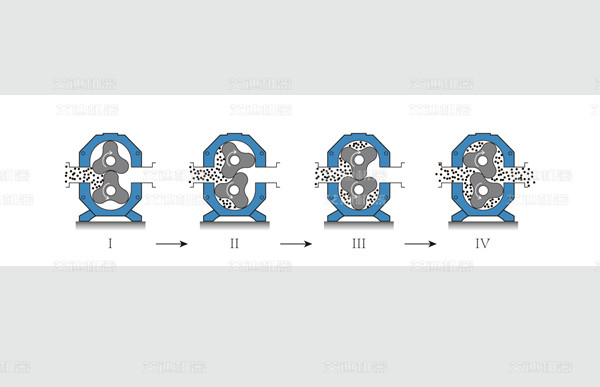

以扭葉橡膠凸輪轉子泵為核心，采用同步齒輪驅動下的不斷旋轉的兩個螺旋形凸輪轉子，從泵的進口將輸送介質推送到泵的出口，由于轉子橡膠葉輪與泵體之間具有密封性，泵的進出口腔室隔斷，具有真空抽吸能力，因此泵的自吸能力好。因采用三葉、或者多葉螺旋轉子，泵在旋轉一周內每個時刻的瞬時設計流量都是恒定的，幾乎沒有脈動和擾動。

艾迪機器旋轉活塞泵結構對稱，輸送方向可逆。只需改變驅動方向，正傳抽吸、反轉可沖洗。

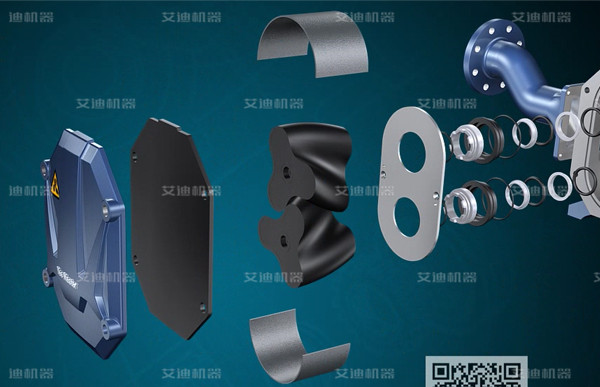

結構組成

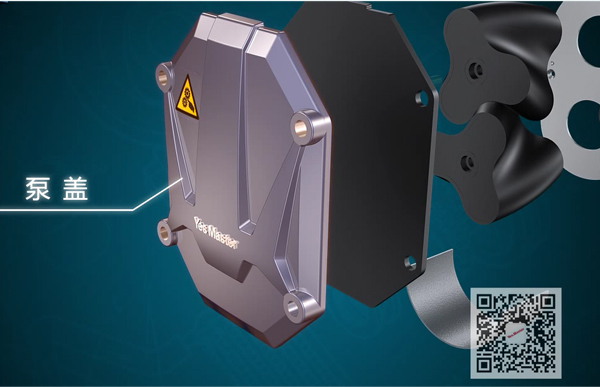

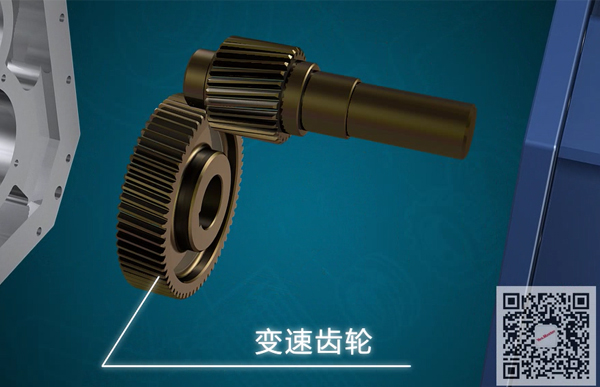

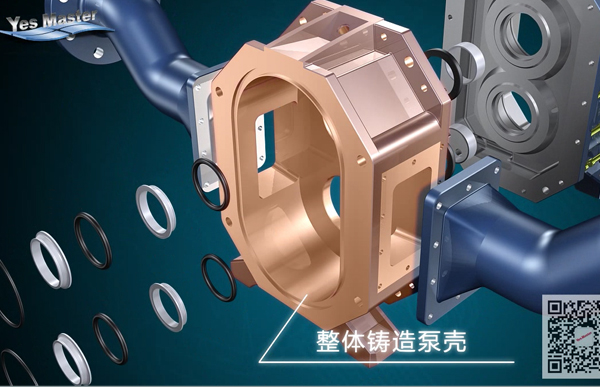

快啟泵蓋:泵蓋開啟便捷，方便泵體內部的檢查和配件更換。實現真正意義上的在線維修。耐磨板和耐磨襯套:保護泵殼不受磨損，增加泵的壽命，材質采用耐磨材料，耐磨幾何旋轉型凸輪轉子設計:螺旋轉子高精度數控加工，優化轉子型線設計，脈動平穩，誤差小，振動小，效率高。軸封:機械密封，根據不同的輸送介質，選擇不同材質及形式的機械密封。不過流泵軸:封閉式結構設計，輸送介質與泵軸隔離，確保了泵運轉的穩定性。整體鑄造泵殼:采用納米抗磨而且是整體鑄造精密加工而成，誤差小。材料可選用灰鑄鐵，延展鑄鐵或不銹鋼。中間隔離腔:中間隔離腔隔離了過流泵腔和同步齒輪腔。起到潤滑機械密封的作用。軸承和同步齒輪:同步齒輪裝在獨立密封的齒輪腔內。同步驅動的齒輪確保凸輪轉子同步運轉，摩擦小，準確傳動，長壽命。

產品特點

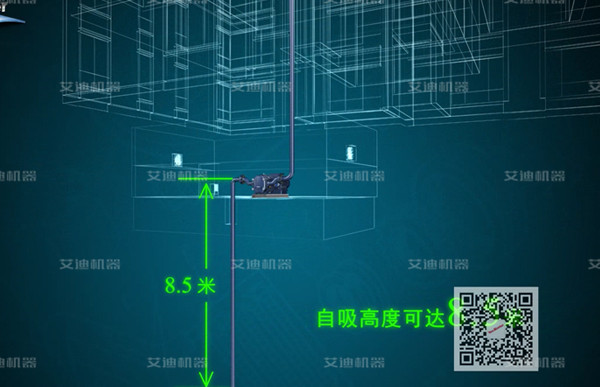

氣液兩相密封技術:結合國內機械密封，密封面結構獨特，潤滑充分，無氣阻，冷卻介質對流充分。泵轉子:采用納米復合耐磨橡膠轉子，耐干運轉，空轉時間10分鐘左右，泵體堅固耐用、壽命長；抗氣阻技術: 自吸高度8.5米左右，水平自吸可達100米以上，無需引流罐泵。氣液自適應集成箱有效消除抽氣（100米自吸）過程中的氣阻、汽蝕現象，使泵裝置同時具備泵、壓縮機的輸氣和輸液功能。通過性強：普通塑料袋、編織袋、砂石、泥漿、毛發等雜物。集成一體化控制系統:項目采用先進的嵌入式系統研制智能控制系統，實現智能化監控。
