真空卸污系統由彈性體凸輪轉子泵真空機組、真空管路、抽吸單元、信息監控設備組成。系統的主要功能是通過在線型機組的管道中產生真空，對列車集便器污物進行抽吸和排放。在作業過程中，無污物泄露，無異味，無堵塞，作業效率高，設備可全自動控制，運行可靠，操作維修方便，能耗低，使用壽命長，使用范圍廣。

彈性體凸輪轉子泵作為在線真空卸污系統的核心部件，根據相關資料報道，現階段真空卸污裝置核心部件全部進口或者核心部件進口裝配，價格十分昂貴。

適用范圍：采用庫內卸污作業方式，系統的卸污能力適用于CHR各型動車組16輛編組或8輛編組污物箱內污物抽吸、沖洗及排放的需要。吸污線設計長度為500米，可同時對多條股道?？寇囕v進行卸污、沖洗作業。

1、使用條件。

設備使用氣候條件：環境溫度—10----+40℃；海拔高度≤2500m。

相對濕度：月平均≤90%，最高相對濕度≤95%。

使用電源：三相380V（1±10%），50Hz交流電。

卸污能力：卸污時間為每列車卸污作業小于20分鐘，可四口同時作業；抽吸能力為160；m³/h；系統真空度保持在-40---60kPa之間。

沖洗要求：污物箱沖洗周期為2—3個月一次。

2、使用功能

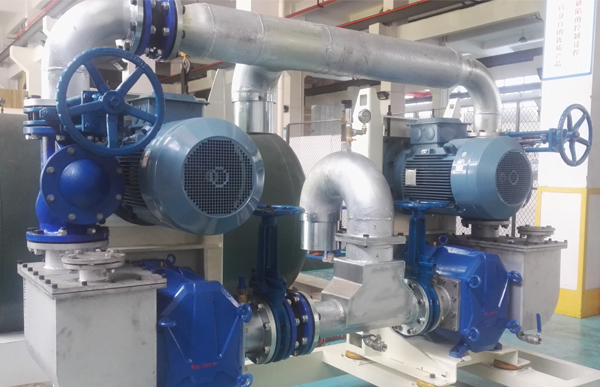

真空機組能保持系統真空度、排放污物、自動控制和指示；卸污沖洗單元將集便器污物抽吸到真空管路排放并進行沖洗；真空管路保持密閉狀態輸送與排放污物。每套真空機組由2臺旋轉凸輪泵組成，模塊化集成裝配，可同時或交替使用。當一臺凸輪泵出現故障，系統可自動啟動另一臺凸輪泵連續正常工作，并滿足系統形成正常真空需要。真空管路采用HDPE管材，其特點為內壁光滑，阻力小，有效流量大；耐酸、耐堿、耐腐蝕性強；管道接頭少，連接方法多，安裝搬運方便；真空干管管徑DN150、支管管徑DN50；卸污干管承壓不小于1000kPa；法蘭、閥門的材質采用不銹鋼或工程塑料。
