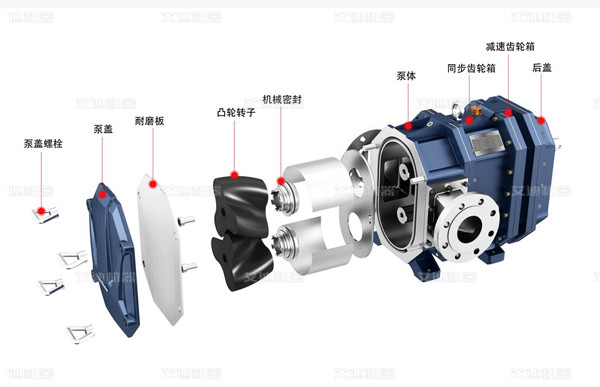

彈性體凸輪轉子泵主要由泵殼、襯板、泵蓋、轉子、軸封、軸承、同步齒輪、隔離腔室、和泵軸等部件組成。其泵殼由整體精密鑄造加工而成，誤差小，隔離腔室的設計隔離了過流泵腔和同步齒輪箱，既能防止介質污染腐蝕齒輪，又能防止齒輪腔內潤滑油污染介質。全橡膠包覆的轉子，脈動平穩，誤差極小，能有效抑制振動，提供輸送效率。

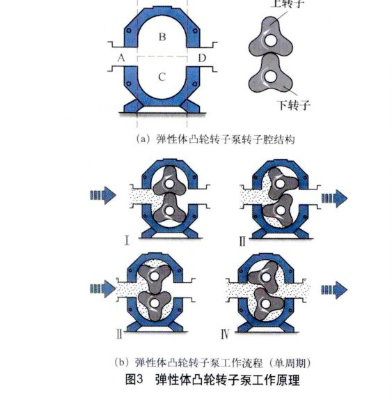

彈性體凸輪轉子泵工作原理，將彈性體凸輪轉子泵的轉子腔室分為A、B、C、D四個室，A室為物料入口，B室和C室分別為上下轉子工作空間，D室為物料出口。彈性體凸輪轉子泵依靠?jī)赏椒聪蜣D(zhuǎn)動的轉子在旋轉過程中于進口處產生吸力（真空度），從而吸入所需要的物料。彈性體凸輪轉子泵單周期運行過程可以分為4個狀態。當彈性體凸輪轉子泵出于1時，物料開始進入A室；當彈性體凸輪轉子泵出于狀態II時，上下轉子比前一狀態轉過一定角度，將物料分別吸入B室和C室；當彈性體凸輪轉子出于狀態III時，上下轉子又比前一狀態轉過一定角度，前一狀態被吸入BC室的物料在轉子帶動下由BC室前端輸送到BC室后端；當彈性體凸輪轉子泵出于狀態IV時，出于BC室后端的物料在轉子的帶動下由D室向外輸送，且被輸送的物料具有一定壓力和速度。
