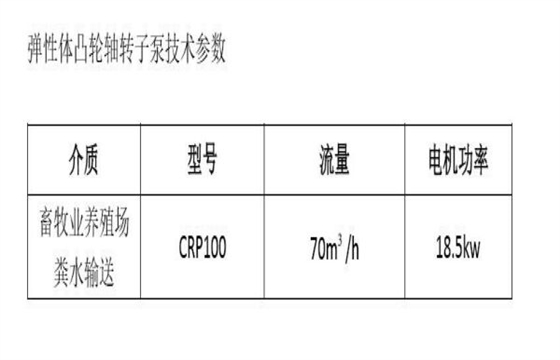

彈性體凸輪軸轉子泵技術參數

彈性體凸輪轉子泵，是由在同步齒輪驅動下不斷旋轉的兩個彈性體凸輪轉子，將介質從泵的進口推送到泵的出口，從而完成輸送。由于轉子與泵體之間具有密封性，泵的進出口腔室隔斷，具有很強的真空抽吸能力，因此泵的自吸能力遠遠超出其他結構形式的泵。因采用兩葉、三葉、多葉彈性體凸輪轉子，泵在旋轉一周內每個時刻的瞬時設計流量都是恒定的，幾乎沒有脈動和擾動。

產品結構優勢介紹

1、整體鑄造泵殼

艾迪機器彈性體凸輪轉子泵的泵殼是整體精密鑄造加工而成，誤差極小，材料可選用灰鑄鐵、延展鑄鐵和不銹鋼。

2、軸承和齒輪箱

同步齒輪裝在獨立密封的齒輪腔內。同步驅動的齒輪確保凸輪轉子同步運轉，摩擦小，準確傳動，壽命長。泵的軸承采用國內較好的哈瓦洛品牌，高質量低摩擦的軸承保證了高負荷和長壽命。自動平衡軸承軸向安裝，滾子軸承允許軸向移動，AGMMA9級精度高標準同步齒輪，精加工，無誤差，低噪音。

3、中間隔離腔

中間隔離腔隔離了過流泵腔和同步齒輪腔，它既能防止介質污染腐蝕齒輪，又能防止齒輪腔內潤滑油污染介質。中間隔離腔內的潤滑油同時起到潤滑機械密封的作用。

4、耐磨板和耐磨襯套

1/5
