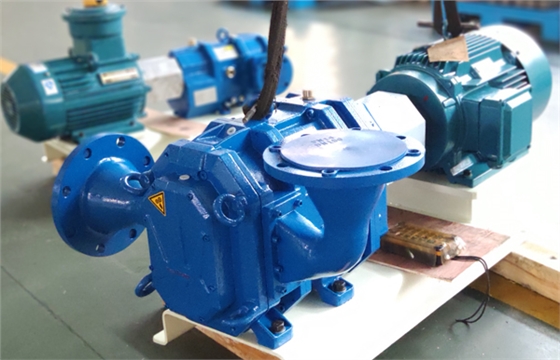

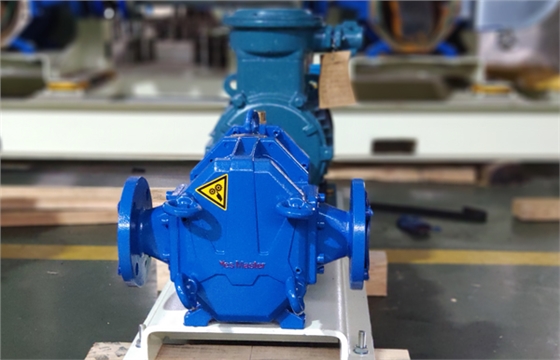

橡膠扭葉凸輪泵NPSHr（泵汽蝕余量），又叫必需的汽蝕余量或泵進口動壓降，越小抗汽蝕性能越好；該參數主要由過流部件決定即轉子型線和泵過流腔室流線，而橡膠固有特性在轉速只有五十轉就可以做到高真空，這是其他形式的泵無法實現的。橡膠扭葉轉子泵優勢在于對各種介質的適應性，其汽蝕特性尤為重要。必須對其轉子型線、過流腔室進行優化設計以降低其本身汽蝕余量。

艾迪機器為讓客戶更加清晰認識凸輪轉子泵汽蝕性能，整理了一些橡膠扭葉凸輪轉子泵汽蝕特性資料。

汽蝕，流動著的流體由于局部壓力的降低產生的汽泡現象，由于汽蝕時汽泡堵塞流道，此時的流量、揚程均降低，效率下降，因此不希望汽蝕現象發生。 為能夠?qū)⑾鹉z扭葉轉子泵性能設計到最優化，艾迪容積泵研發團隊在現有扭葉轉子型線設計經驗的基礎上，進一步從理論上分析推導出新型轉子型線計算式，并借助CFD軟件模擬泵內流場，從而獲得低脈動、低噪聲和低磨損的優化設計轉子型線。根據轉子、流道復雜性，本課題組采用了分塊網格技術將復雜的流動區域分成若干個子區域，使得每個子區域形狀的復雜程度降低到可以生成結構化網格的程度，然后在每個子域中生成網格。相鄰子域的交界面上，網格可以相互貫通，也可以不連續甚至一定程度的重疊。
