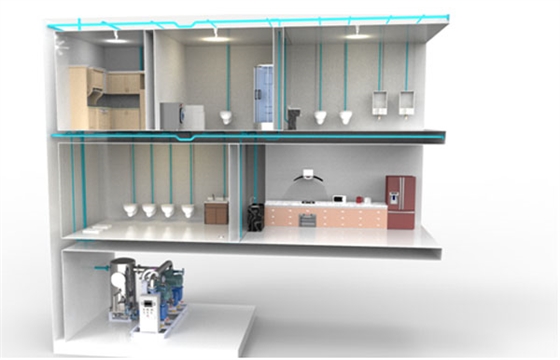

室內系統由真空泵站(真空泵、污水泵及真空罐)、真空座便器、控制裝置(管道及真空控制閥)組成。室內系統的工作原理是當污水達到一定水量時，真空控制閥會自動開啟。真空泵站中的真空泵使管道內維持著約0.6bar的負壓，污水將以4ms的速度通過真空管道進入真空泵站中的真空罐。真空排水避免了傳統的重力向下的排水局限性，所以管道布置具有任意性。我們可以看到地下室的洗臉盆及洗衣機的污水通過管道被提升再進入真空罐。污水在真空罐內存儲到一定水位后，污水泵會開啟，把污水排入市政管道。室內系統的設備要求，洗臉盆、小便斗、浴缸等可采用一般通用潔具，根據水量的不同，可以有多個潔具連接一個真空控制閥。

座便器是一種特殊真空座便器，它保證了每次沖洗只要1升的水，并將真空控制閥整合在座便器內，將整個系統變?yōu)橐环N由空氣作為傳輸介質的負壓密閉狀態之中。為了保證真空管道的承受力，一般采用抗壓能力1.0兆帕，HD-PESDR11標準的材質。

真空泵為間歇性運作，在管道內負壓低于0.4bar時才由自動控制柜控制開啟，以維持一定的真空度。真空泵平均每天工作時間為4小時。真空罐將污水進行收集，當達到一定液位后排放到市政下水道中。整個系統通過PLC系統監控泵站運行。

近年來，隨著城市化進程的不斷提高，城市人口的不斷增加，城市內可利用的土地資源日益稀少，地下建筑的廣泛綜合利用逐步成為一種趨勢。地下室常常被用作商業用途，布置公共衛生間。由于位置的特殊性，其公共衛生間的污水如采用傳統的設集水井內安裝潛污泵提升污水的方式，將會遇到一系列的弊病（如維修不方便，有異味，易滋生細菌帶來的衛生問題等）。真空排水系統的出現能較好地解決地下室污水排放的問題。

真空泵站(又名真空污水收集系統、真空負壓站等)是以二臺水環凸輪泵作為真空獲得設備，以真空罐作為真空存儲設備的成套系統。對于頻繁使用真空源而所需抽氣量不太大的場合下，該系統比直接使用凸輪泵大大節約了能源，并有效提高了凸輪泵的使用壽命。

該設備可以為國內各類大中型醫院提供醫用氣體中心站的真空源，并廣泛應用于化工、醫藥行業的真空站，輕工行業的裝罐系統，汽車行業橡塑工程零件的負壓成型，煤炭礦山用的阻燃輸送帶的浸漬和鑄造行業(V法、VRH、V-EPC)的真空源等。

真空泵站是已經組裝好的一個完整體系，主要組成部分為真空收集器、真空泵組及控制面板。

1、真空泵在真空收集器中產生并維持一定的負壓，衛生具中排出的污水經真空管道傳輸至真空收集罐中，由液位傳感器控制的污水泵將收集到的污水運至市政管網。

2、真空坐便器為生產廠家特制與系統配套的產品，其氣動真空控制閥被整合于坐便器內，負責連接或切斷真空抽吸污水。真空閥打開的時間是可調的，1次排水一般為2s。真空閥關閉后，沖水閥將繼續開啟2s，向坐便器補水，浸潤坐便器底部后，整個沖洗過程用水量?jī)H需1L，遠遠低于普通坐便器6L的用水量。

3、真空控制閥直接連接與普通衛生潔具（如臉盆、小便器、凈身盆、浴盆、林浴盆等），并依靠液位傳感器自動控制真空閥的啟閉。關閉狀態下，潔具靠重力流入的污水被收集與內置的小積水槽中；當它開啟時，真空被傳遞，污水從中排出至真空泵站。
