真空卸污系統由彈性圖凸輪轉子泵真空機組、真空管路、抽吸單元、信息監控設備組成。系統主要功能是通過在線型機組的管道中產生真空，對列車集便器污物進行抽吸和排放。在作業過程中，無污物泄漏，無異味，無堵塞，作業效率高，設備可全自動控制，運行可靠，操作維修方便，能耗低，使用壽命長，適用范圍廣。

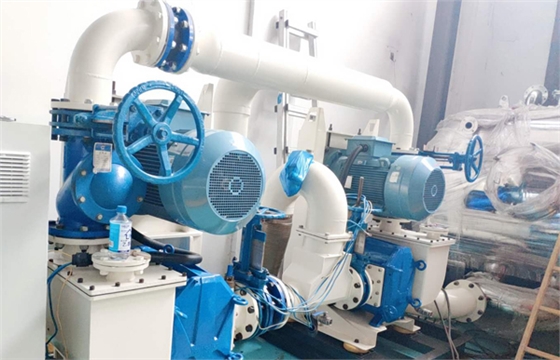

真空機組能保持系統真空度、排送污物、自動控制和指示；卸污沖洗單元將集便器污物，抽吸到真空管路排放并進行沖洗； 真空管路保持密閉狀態輸送與排放污物。每套真空吸污機組由2臺彈性體凸輪轉子泵組成，模塊化集成裝配，可同時或交替使用。

卸污單元占地小，地上、地下均可布置；采用自動回縮，減少作業時間及人工勞動強度，單元作業半徑長，節省單元數量及投資。

真空管路采用HDPE管材，其特點為內壁光滑，阻力小，有效流量大；真空干管管徑DN150、支管管徑DN50。

信息控制系統設備由硬件和軟件系統組成，具有信息管理、壓力監控、排污液位監控、視頻監控等控制功能。
